Звук запускающегося мотора обнадеживает, но через несколько секунд раздается характерный щелчок, и техника замолкает. Камеры начинают терять холод. Продукты нагреваются. Пользователи часто паникуют, предвидя огромные траты или полную замену агрегата. Если нужен профессиональный ремонт холодильников в Москве, мастера решают такую задачу за один короткий визит. Но половина подобных случаев связана с поломкой небольшой детали, которую можно диагностировать самостоятельно.
Как практик, я вижу эту картину еженедельно: расстроенный владелец готовится покупать новую бытовую технику, а проблема кроется в подгоревшем контакте или лопнувшей керамической таблетке внутри пускозащитного блока. Разберем механику этой неисправности и научимся находить причину без использования сложного профессионального оборудования.
Механика процесса: почему техника так реагирует
Система охлаждения работает циклично. Главный узел — компрессор. Он перекачивает фреон по трубкам. Чтобы тяжелый ротор внутри компрессора начал вращаться, ему требуется мощный стартовый импульс. За этот импульс отвечает пусковое реле.
Оно действует как стартер в автомобиле. Деталь подает напряжение на пусковую обмотку мотора, ротор раскручивается, и через долю секунды реле отключает эту обмотку. Двигатель продолжает работать на основной, рабочей обмотке. Если механизм ломается, мотор получает питание, но не может сдвинуться с места. Обмотки начинают перегреваться.
Тут вступает в дело защитная часть устройства. Биметаллическая пластина внутри нагревается от высокого тока, выгибается и физически разрывает цепь. Именно этот момент сопровождается громким щелчком. Мотор обесточивается, чтобы предотвратить возгорание. Через 3-5 минут пластина остывает, возвращается в исходное положение, и цикл повторяется заново. Щелчок. Тишина.
Выделяют 3 частые причины такого поведения:
- Падение напряжения в бытовой электросети ниже 190 Вольт (мотору не хватает силы для старта).
- Физическое разрушение или выгорание пускозащитного блока.
- Заклинивание самого компрессора или межвитковое замыкание его обмоток.
Устройство узла: позисторы и биметалл
Современные холодильные агрегаты оснащены позисторными устройствами запуска. Внутри пластикового корпуса находится элемент, похожий на монету — позистор. Мастера называют его «таблеткой». Это полупроводник, который меняет свое сопротивление в зависимости от температуры.
В холодном состоянии таблетка отлично проводит ток. Напряжение идет на пусковую обмотку. Ротор стартует. От проходящего тока позистор моментально разогревается до 100 градусов Цельсия. При такой температуре его сопротивление многократно возрастает, блокируя подачу электричества. Пусковая обмотка отключается. Мотор работает в штатном режиме.
Со временем керамическая структура позистора разрушается из-за постоянных перепадов температур. Таблетка трескается и рассыпается в крошку. Контакт пропадает навсегда. Компрессор гудит, перегревается, срабатывает защита, раздается щелчок.
Подготовка и техника безопасности перед работой
Любые действия с внутренними узлами бытовых приборов требуют строгого соблюдения правил безопасности. Напряжение 220 Вольт смертельно опасно. Запрещено касаться токоведущих частей голыми руками.
Алгоритм подготовки состоит из четких шагов. Сначала вытащите вилку из розетки. Не просто нажмите кнопку на сетевом фильтре, а физически извлеките штекер. Отодвиньте агрегат от стены, обеспечив свободный доступ к задней нижней части. Там находится черная металлическая колба — компрессор. Сбоку на ней закреплена пластиковая коробка. Это наша цель.
Совет эксперта: Я всегда прошу клиентов делать одну простую вещь до начала любых демонтажных манипуляций. Возьмите смартфон и сфотографируйте узел с подключенными проводами с трех разных ракурсов. Цвета проводов и порядок их подключения легко забыть. Фотография спасет вас от короткого замыкания при обратной сборке.
Очистите пространство от пыли. Используйте сухую малярную кисть и пылесос. Скопление грязи мешает осмотру и скрывает следы термического повреждения пластика. Приготовьте шлицевую (плоскую) отвертку, пассатижи и мультиметр.
Демонтаж детали: инструкция для домашних мастеров
Коробочка удерживается на корпусе мотора специальной металлической скобой или пластиковыми защелками. Конструкции отличаются в зависимости от марки производителя.
Плоской отверткой аккуратно подденьте край удерживающей скобы. Снимите ее. Иногда требуется открутить один крепежный винт, соединяющий блок с заземлением. После снятия фиксатора осторожно потяните пластиковый корпус на себя. Деталь насажена на три металлических штырька, торчащих из компрессора (проходные контакты).
Стяните блок со штырьков. Не делайте резких движений из стороны в сторону, чтобы не погнуть контакты компрессора. Теперь деталь висит на проводах. Сверьтесь со сделанной фотографией. Снимите клеммы проводов с разъемов. Если клеммы сидят туго, слегка помогите себе пассатижами, захватывая металлическую часть клеммы, а не сам провод.
Диагностика неисправности: три надежных метода
Снятая запчасть лежит на столе. Начинаем поэтапную проверку от простого к сложному. Комбинирование методов дает наиболее точный результат.
Визуальный контроль
Внимательно осмотрите пластиковый корпус со всех сторон. Ищите оплавления, потемнения пластика, следы копоти. Понюхайте деталь. Резкий запах горелой изоляции указывает на короткое замыкание внутри корпуса. Осмотрите гнезда, которыми блок надевался на контакты мотора. Если металлические трубочки внутри гнезд окислились, почернели или расширились, деталь не сможет обеспечить надежный контакт. Подлежит замене.
Акустический тест
Этот метод работает для большинства современных позисторных систем. Поднесите запчасть к уху и потрясите ее. Исправный элемент издает легкий, глухой стук цельного механизма.
Если внутри слышен звук перекатывающихся осколков, напоминающий детскую погремушку, диагноз очевиден. Керамическая таблетка рассыпалась. Восстановить ее невозможно. Требуется покупка новой запчасти.

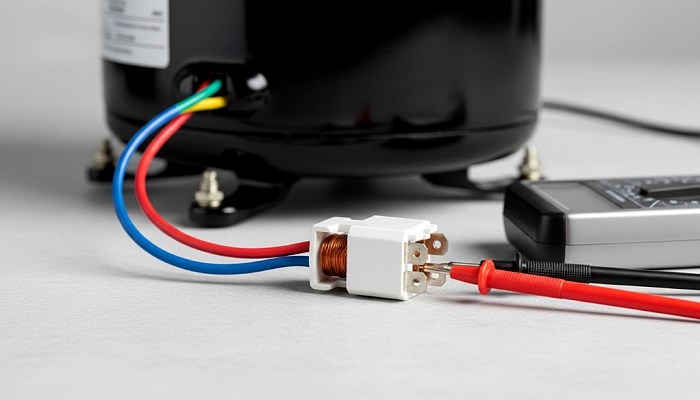

Проверка мультиметром (прозвонка)
Приборная диагностика подтверждает или опровергает визуальные догадки. Настройте мультиметр на измерение сопротивления, выставив переключатель на отметку 200 Ом. Щупами прикоснитесь к контактам, к которым подключается напряжение сети (обычно они маркируются буквами L и N, либо цифрами 1 и 3).
| Показания мультиметра | Состояние детали | Действия |
|---|---|---|
| От 20 до 35 Ом (зависит от модели) | Позистор исправен, сопротивление в норме | Проблема не здесь. Нужна проверка компрессора |
| Цифра 1 (бесконечность) или отсутствие реакции | Внутренний обрыв цепи, сгоревшая спираль, рассыпавшаяся таблетка | Деталь неисправна. Требуется замена |
| Показатель близок к 0 Ом | Внутреннее короткое замыкание | Деталь неисправна. Требуется замена |
Дополнительно проверяют срабатывание тепловой защиты (биметаллической пластины). Щупы прикладывают к контактам самой защиты. В нормальном (холодном) состоянии сопротивление равно нулю — цепь замкнута.
Взаимосвязь с компрессором: когда замена не поможет
Представим ситуацию: вы сняли узел, прозвонили его, и прибор показывает идеальные 25 Ом. Запчасть не гремит и пахнет только старым пластиком. Она исправна. Почему же техника щелкает и отключается?
Причина кроется в самом компрессоре. Чаще всего происходит механическое заклинивание поршня внутри колбы. Мотор гудит, пытаясь сдвинуть застрявший механизм, ток возрастает в несколько раз. Исправное защитное устройство фиксирует опасную перегрузку и штатно разрывает цепь, спасая вашу квартиру от пожара.
Совет эксперта: Если мультиметр показывает норму, а мотор продолжает отключаться с щелчком, не пытайтесь ставить более мощные предохранители или соединять провода напрямую, в обход защиты. Мотор не запустится, но токи нагреют проводку до температуры плавления. Межвитковое замыкание компрессора требует капитального вмешательства мастера.
Мастера измеряют сопротивление обмоток мотора, прикладывая щупы к трем торчащим штырькам. Сумма сопротивлений пусковой и рабочей обмоток должна равняться общему сопротивлению. Если значения сильно отличаются или прибор показывает «ноль» между штырьком и корпусом мотора — компрессор сгорел.
Выбор новой запчасти и обратная сборка
Неисправный пусковой блок ремонту не подлежит. Восстанавливать контакты или пытаться заменить позистор из деталей-доноров бессмысленно. Новая деталь стоит от 300 до 800 рублей.
Покупайте деталь со строгим соответствием маркировок. На пластиковом корпусе выбиты цифры и буквы (РКТ-1, РТК-Х, ПЗР и другие). Аналог должен иметь точно такие же характеристики срабатывания по току. Установка детали от холодильника другой мощности приведет либо к постоянным ложным срабатываниям защиты, либо к сгоранию мотора из-за отсутствия этой защиты.
Процесс сборки происходит в обратном порядке:
Очистите штырьки на компрессоре от окислов легкими движениями мелкой наждачной бумаги. Плотно насадите новый блок на штырьки. Он должен сесть глубоко, без зазоров. Подключите провода к клеммам, сверяясь со сделанной ранее фотографией. Наденьте фиксирующую скобу. Включите вилку в розетку. Мотор должен запуститься с ровным гулом, без последующих щелчков.
Часто задаваемые вопросы (Q&A)
Можно ли починить старое реле, почистив контакты?
Чистка помогает только в старых электромагнитных устройствах (с катушкой), если подгорели верхние контакты. В современных позисторных системах ломается керамический элемент. Его замена не предусмотрена конструкцией, деталь меняется целиком.
Сколько времени держать агрегат выключенным перед проверкой?
Минимум 15-20 минут. За это время биметаллическая пластина тепловой защиты остынет и вернется в замкнутое состояние, а позистор сбросит температуру. Проверка горячей детали даст ложные показания мультиметра.
Ударит ли током, если техника отключена от розетки?
После извлечения вилки из сети напряжение на контактах отсутствует. Пусковой конденсатор (если он предусмотрен конструкцией вашей модели) теряет заряд за несколько минут. Работа полностью безопасна.
Успешная диагностика экономит время и средства. Изучив симптомы и проведя базовую проверку с помощью мультиметра, владелец точно определяет источник неприятных щелчков. Замена небольшой пластиковой коробки возвращает оборудованию жизнь. Однако если проверка показала, что пускозащитный узел полностью исправен, а проблема скрыта в заклинившем моторе или утечке фреона, самостоятельные эксперименты лучше прекратить. В таких ситуациях профессиональная помощь компании RemontGis гарантирует точное выявление дефекта и качественное восстановление сложной системы охлаждения.
