Как устроена приточная система и её главные компоненты

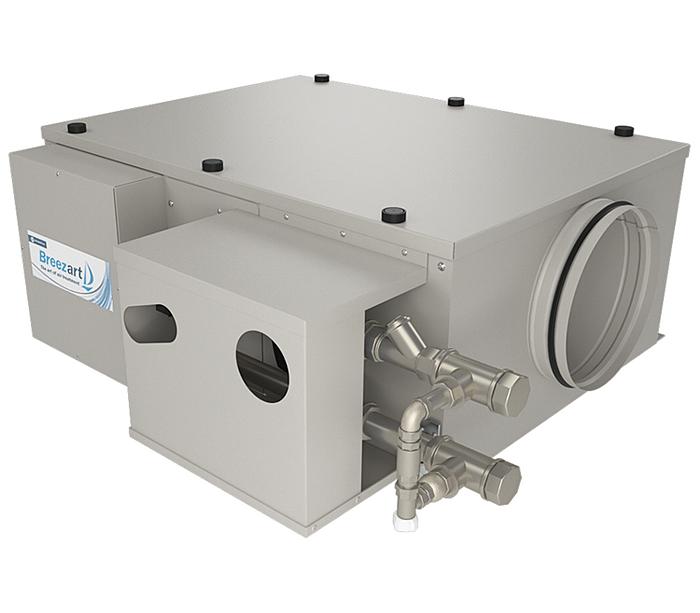

Приточная установка — это не просто «вентилятор, который дует воздух». Внутри неё происходит целая цепочка преобразований, каждое из которых влияет на качество и комфорт.
Основные узлы и их роль
- Вентилятор (или несколько вентиляторов) — создаёт поток и преодолевает сопротивление системы. Производительность и тип (центробежный, осевой, EC-мотор) выбираются в зависимости от требуемого расхода и шумовых требований.
- Фильтры — улавливают пыль, пыльцу, загрязнения из воздуха. Приточные системы обычно используют многоступенчатую фильтрацию: первичный фильтр (G4, более грубый), затем основной (F7 или выше), иногда и угольный (если важно убирать запахи). Выбор степени фильтрации зависит от окружающей среды: возле дороги — лучше F7–F8, в спальне может хватить G4–F5.
- Калорифер (нагреватель) — подогревает приток перед поступлением в помещение. Может быть электрическим или водяным (подключённым к системе отопления). Критичен в холодный сезон: холодный воздух не только неприятен, но и приводит к образованию конденсата в трассе.
- Шумоглушитель (глушитель) — снижает аэродинамический шум вентилятора. Особенно важен, если установка находится близко к спальне или кабинету, или если расход высокий.

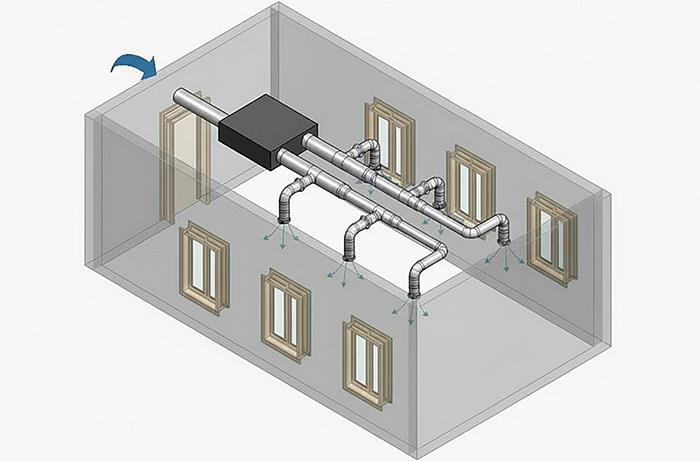

- Воздуховоды — каналы, по которым воздух движется от установки к помещению. Если трасса длинная, требуется больше вентилятора; если сечение мало, возникают потери и шум.
- Решётки и диффузоры — финальные узлы, через которые воздух подаётся в комнату. Их дизайн и расположение определяют, будет ли ощущаться комфортный микроклимат или надоедливые сквозняки.
Всё это работает как единая система: если один узел подобран неправильно, остальные могут не вытянуть ожидаемый результат.
Баланс приток/вытяжка: почему это главное для комфорта и экономики
Часто заказчики сосредоточены на установке приточной системы и забывают, что воздух должен куда-то уходить. Если приток мощный, а вытяжка слабая (или её вообще нет), в квартире начинает расти избыточное давление: двери становятся «тяжёлыми», из щелей начинает «дуть», влажность растёт неправильно.
Что происходит при дисбалансе
- Приток >> Вытяжка: воздух пытается уйти через окна и щели, подсасывает холодный воздух извне, растёт теплопотеря и счета за отопление. На практике люди «спасаются» приоткрытым окном, фактически отключая систему.
- Вытяжка >> Приток: в квартире падает давление, возникает подсос холодного воздуха через неорганизованные щели, дует из подъезда через входную дверь, может возникнуть обратная тяга в вытяжных каналах.
- Правильный баланс: воздух приходит через приточную систему, постепенно заполняет помещение, а затем уходит через вытяжку (санузлы, кухню) или естественную вентиляцию. Давление в норме, комфорт и КПД системы максимальны.
Как обеспечить баланс на практике
Вытяжка обычно работает либо естественной тягой (через вертикальные каналы в доме), либо через отдельные вытяжные вентиляторы. Приточная система должна быть «скоординирована» с вытяжкой, чтобы расходы совпадали или были близки. Современные установки часто снабжаются автоматикой, которая управляет вентилятором в зависимости от датчиков влажности, давления или углекислого газа, чтобы держать баланс и не переплачивать за избыточный приток.
Интеграция с холодным сезоном
В мороз критично, чтобы приток был надёжен, но не чрезмерен: слишком большой объём холодного воздуха, даже подогретый до комнатной температуры, требует больше энергии и часто приводит к локальным сквознякам. Поэтому расход часто снижают на ночь или планируют работу по расписанию, согласуясь с тем, когда люди дома. А вытяжка при этом тоже должна быть «умной», чтобы не возникла разгерметизация и обратная тяга.
Сложность балансировки зачастую недооценивают: просто купить приточную установку недостаточно. Нужна проектная работа, которая учитывает вытяжные каналы, естественную тягу, возможность установки дополнительных вытяжных вентиляторов, расположение решёток, режимы работы. Компании, которые занимаются вентиляцией комплексно (проектирование и монтаж), вроде Breezart, обычно начинают именно с анализа вытяжки и баланса: инженер приезжает, проверяет, что там с дымоходом, каналами, естественной тягой, затем подбирает приточную систему так, чтобы всё уравновешивалось. Это гарантирует, что система будет работать комфортно, а не создавать новые проблемы.
Где проектировщики и монтажники часто ошибаются
Типичные ошибки часто незаметны до момента пуска или проявляются через месяц-два эксплуатации. Вот самые частые.
Неправильное сечение воздуховодов
- Выбран слишком малый диаметр: сопротивление возрастает, вентилятор должен работать на полную мощность, чтобы пробить заданный расход. Результат — шум, ускоренный износ, потери давления.
- Длинная трасса не учтена: если воздуховод метров на 15–20 и при этом сечение G80, итоговый расход может быть на 30–40% ниже проектного.
- Много поворотов и изгибов без расчёта: каждый поворот — дополнительное сопротивление; если их не предусмотреть, система потеряет производительность.
Правило простое: чем больше расход, чем длиннее трасса и чем больше препятствий — тем больше сечение. На практике часто спешат и экономят на диаметре, рассчитывая «авось пройдёт», а потом жалуются, что установка не дышит.
Неудачное размещение решёток
- Решётки расположены слишком низко или в углах: воздух поступает локально, возникают «мёртвые зоны» и неравномерное проветривание.
- Решётка на одной высоте с рабочей зоной (письменный стол, диван, кровать): люди сидят в плотном потоке холодного воздуха и жалуются на сквозняки, хотя система работает правильно.
- Решётка слишком близко к вытяжке или двери: приток и вытяжка «шортируют» друг друга, воздух не успевает перемешаться с помещением.
Правильное расположение — обычно верхняя часть стены (под потолком) или, для спальни, выше головы спящего человека, чтобы воздух успевал перемешаться и опуститься.
Недостаточное утепление и герметизация трасс
- Воздуховод, идущий через неотапливаемое подвальное помещение или фасад, может обмёрзнуть внутри или потерять тепло, если не утеплён.
- Щели и неплотности в соединениях приводят к подсосам холодного воздуха, теплопотерям и нарушению баланса.
- Недостаточный уклон дренажной линии для конденсата (если используется калорифер) приводит к скоплению воды и замерзанию.
Неверно выбранная мощность вентилятора
- Выбран либо слишком слабый вентилятор (не хватает расхода), либо наоборот мощный, но без возможности регулировки (шумит, потребляет лишнее).
- Не учтены реальные сопротивления: вентилятор подобран на бумаге, а на практике напорно-расходные характеристики не совпадают.
Неправильный уровень фильтрации или её отсутствие
- Выбран слишком грубый фильтр для загрязнённого района: результат — аллергии и слабая защита от пыли.
- Фильтр установлен, но в техническом плане забыли про доступность замены: люди экономят и меняют реже, чем надо, и система теряет эффективность.
