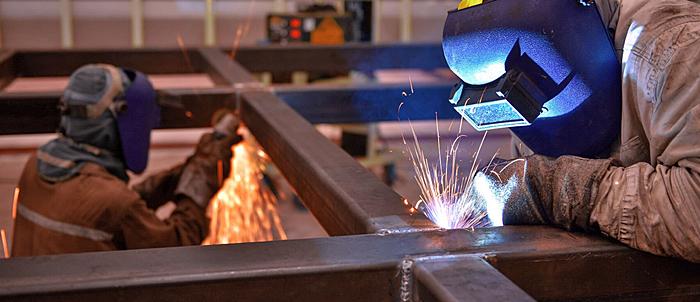

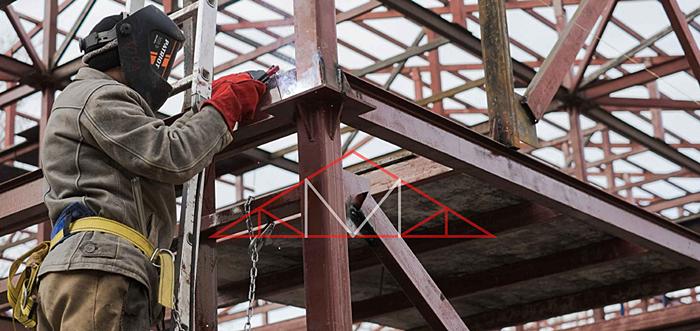

Сварка металлоконструкций — это комплекс технологических операций, направленных на создание прочных неразъёмных соединений элементов каркасов, ферм, колонн, балок, площадок, опор и других строительных и промышленных узлов. От качества сварки зависит долговечность сооружений, их безопасность и способность воспринимать эксплуатационные нагрузки без разрушений.
Проектирование сварных соединений и выбор технологии всегда привязаны к типу конструкции, толщине металла, условиям эксплуатации и нормативным требованиям. Конструктор задаёт тип шва и подготовку кромок, технолог — режимы сварки и последовательность операций, а контрольная служба отвечает за проверку готовых соединений.
Правильно организованный процесс включает: подготовку кромок и сборку, выбор оптимального метода сварки для тонких и толстых элементов, предотвращение дефектов и обязательный контроль качества с использованием визуальных и неразрушающих методов.
Требования к подготовке кромок и сборке узлов
Качественный сварной шов начинается с грамотной подготовки кромок и правильной сборки соединяемых элементов. Некачественная разделка, загрязнения или неправильный зазор почти неизбежно приводят к дефектам — непроварам, lack of fusion, пористости и трещинам.
Основные требования к подготовке кромок:
- Выбор типа разделки. Для толщин до 6 мм часто достаточно стыка без скоса (square butt), а для более толстых используют V-, X-, U-образные разделки, обеспечивающие доступ дуги в корень шва и достаточный объём наплавленного металла.
- Обеспечение нужного зазора и притупления. Ширина корневого зазора и величина притупления кромок задаются чертежами и стандартами; нарушение этих параметров приводит к недостаточной или, наоборот, чрезмерной проплавке.
- Очистка кромок. Перед сваркой необходимо удалить ржавчину, окалину, масло, краску и влагу механическими (шлифовка, щётка) или химическими способами — загрязнения ухудшают смачиваемость шва и вызывают поры и включения.
Сборка узлов включает:
- Точный подгон стыкуемых элементов. Смещение кромок (misalignment) снижает несущую способность шва и может привести к концентрации напряжений.
- Применение прихваток. Прихваточные швы фиксируют элементы в нужном положении и предотвращают смещение при сварке; они должны быть выполнены тем же или совместимым процессом и отвечать требованиям по длине и шагу.
- Контроль геометрии. До начала сварки проверяют диагонали, прямолинейность и перпендикулярность узлов, чтобы предотвратить накопление ошибок по всей конструкции.
Грамотная подготовка кромок и сборка позволяют снизить деформации, уменьшить объём наплавленного металла и обеспечить необходимую прочность и герметичность соединения.
Особенности сварки тонких и толстых металлоконструкций
Тонкие и толстые элементы ведут себя при сварке по-разному, поэтому режимы, подготовка и приёмы сварщика должны учитывать толщину металла и распределение напряжений.
Тонкие металлоконструкции
К тонким обычно относят листы толщиной до 3–4 мм. Основные проблемы — прожоги, деформации и коробление из-за избыточного тепловложения.
Ключевые особенности:
- Минимизация тепловложения. Используют меньший ток, более высокую скорость перемещения и короткую дугу; часто применяют TIG или MIG с импульсным режимом.
- Малые разделки или их отсутствие. Часто применяют стыки без скоса кромок с минимальным зазором, чтобы уменьшить объём расплава и тепловой прогрев.
- Опора и охлаждение. Для предотвращения прожога используют медные подкладки, теплоотводящие приспособления и симметричную схему наложения швов.
Толстые металлоконструкции
Толстыми считают элементы от 8–10 мм и выше, в том числе балки, колонны, узлы ферм и опор. Основные задачи — обеспечить достаточную глубину проплавления и предотвратить появление трещин из-за высоких сварочных напряжений.
Особенности:
- Многослойная сварка. Толстые сечения сваривают несколькими слоями и проходами, начиная с корневого шва и заканчивая облицовочными валиками.
- Серьёзная разделка кромок. Применяются V-, X-, U-образные разделки с оптимальным углом раскрытия, чтобы уменьшить объём наплавки и тепловложение при достаточном доступе в корень.
- Предварительный подогрев. Для высокопрочных и легированных сталей часто требуется подогрев перед сваркой и контролируемое охлаждение, чтобы снизить риск холодных трещин.
При переходе от тонких к толстым секциям (например, при приварке рёбер, косынок, усиливающих элементов) важно правильно распределять теплоту, ориентируя дугу к более массивному элементу и контролируя скорость перемещения.
Типичные дефекты сварных швов и их причины
Даже при соблюдении технологии в сварных соединениях могут возникать дефекты, влияющие на прочность, герметичность и долговечность конструкции. Знание типичных дефектов и их причин позволяет заранее корректировать процессы и повысить надёжность металлоконструкций.
Распространённые дефекты:
- Непровар (недостаточная глубина проплавления). Шов не достигает корня или не проникает на всю толщину разделки; возникает из-за недостаточного тока, слишком высокой скорости, неправильной разделки или зазора.
- Лак фьюжн (отсутствие сплавления). Металл шва не сливается с основным металлом по всей длине, часто из-за загрязнений, неправильного положения дуги или низкой тепловой энергии.
- Подрез (undercut). Канавка вдоль края шва, уменьшающая сечение основного металла; причина — слишком высокая скорость, большое напряжение дуги, неправильный угол наклона горелки или электрода.
- Поры и газовые включения. Возникают при присутствии влаги, масел, ржавчины, плохой газовой защите или нестабильной дуге; ослабляют шов и могут быть критичны для герметичных соединений.
- Трещины (горячие и холодные). Появляются при высокой жёсткости узла, большом тепловложении, высокой доле углерода и серы в металле, отсутствии подогрева; трещины считаются одним из самых опасных дефектов.
- Шлаковые включения. Остатки шлака, не удалённые между проходами или попавшие в расплав из-за неправильной техники и положения электрода.
Для снижения риска возникновения дефектов крайне важны:
- корректная подготовка кромок и очистка металла;
- выбор подходящего режима сварки и присадочного материала;
- достаточная квалификация сварщика и соблюдение заданной технологии.
Если требуется промышленное качество сварки в сочетании с другими видами металлообработки, удобно обращаться к компаниям, которые выполняют полный цикл работ. В Самаре сварку металлоконструкций, а также лазерную резку, гибку, перфорацию и другие операции можно доверить компании «ПК КАПЕЛЛА», что позволяет получать готовые узлы и детали с контролируемым качеством на всех этапах.
Методы контроля качества сварных соединений
Контроль сварных швов — финальный, но не менее важный этап, от которого зависит допуск конструкции к эксплуатации. Методы контроля делят на разрушающие (испытания образцов) и неразрушающие, причём в строительстве и машиностроении чаще применяют именно неразрушающий контроль (НК).
Основные виды неразрушающего контроля:
- Визуально-измерительный контроль (ВИК). Базовый метод, включающий внешний осмотр, проверку геометрии, размеров шва, наличия подрезов, наплывов, трещин и пор; выполняется всеми сварочными службами и закладывает основу для дальнейших проверок.
- Капиллярный (penetrant) контроль. Используется для обнаружения поверхностных трещин и пор. На шов наносят проникающий краситель или люминесцентный состав, затем смывают и наносят проявитель, который «вытягивает» дефект наружу.
- Магнитопорошковая дефектоскопия. Применяется для ферромагнитных сталей. В зону шва создаётся магнитное поле и наносятся ферропорошки; они скапливаются в местах поверхностных и приповерхностных дефектов.
- Ультразвуковой контроль (UT). Высокочастотные звуковые волны проходят через металл и отражаются от внутренних дефектов — непроваров, включений, трещин; метод даёт быстрый результат и подходит для контроля толщин и скрытых дефектов.
- Радиографический контроль (RT). Основан на использовании рентгеновских или гамма-лучей, которые проходят через шов и фиксируются на плёнке или цифровом приёмнике; по снимкам выявляют внутренние поры, включения и непровары, получая «фотографию» внутренней структуры шва.
Выбор метода контроля зависит от категории конструкции, требований нормативов и критичности соединения: для особо ответственных объектов часто совмещают несколько видов НК, а также проводят периодический контроль в процессе эксплуатации.
Системный подход — от правильной подготовки кромок и грамотной сварки до комплексного контроля — позволяет обеспечивать высокую надёжность сварных металлоконструкций и безопасную работу сооружений в течение всего срока службы.
