Перемотка импульсного трансформатора: от теории к практике своими руками

В мире современной электроники трансформаторы остаются незаменимыми компонентами, выполняющими ключевую роль в преобразовании электрической энергии. Они встречаются повсеместно: от миниатюрных зарядных устройств для смартфонов до мощных промышленных установок. Среди множества конструкций особой популярностью пользуется тороидальный трансформатор благодаря своей высокой эффективности, низкому уровню электромагнитных помех и компактным размерам. Однако в мире современной импульсной техники, где важны миниатюризация и высокий КПД, на первый план выходят другие герои — импульсные трансформаторы. В отличие от своих низкочастотных собратьев, они работают на высоких частотах (десятки и сотни килогерц), что позволяет значительно уменьшить их габариты и вес. Рано или поздно любой радиолюбитель или мастер по ремонту сталкивается с необходимостью ремонта или модификации импульсного блока питания, сердцем которого и является такой трансформатор. И здесь возникает главный вопрос: как перемотать импульсный трансформатор, если он вышел из строя или его параметры не соответствуют новым задачам? Эта статья станет вашим подробным путеводителем в этом увлекательном, хотя и требующем аккуратности, процессе.

Что такое импульсный трансформатор и зачем его перематывать?

Прежде чем браться за паяльник и обмоточный провод, необходимо четко понимать, с чем мы имеем дело. Импульсный трансформатор (ИТ) — это не просто катушка с проводом. Это высокотехнологичное устройство, работающее в принципиально иных режимах, нежели классические сетевые трансформаторы на 50/60 Гц. Его основная задача — передача энергии короткими импульсами на высокой частоте в ключевых источниках питания (ИИП), также известных как SMPS (Switched-Mode Power Supply).

Принципиальные отличия от классических сетевых трансформаторов

Ключевое различие кроется в рабочей частоте. Если обычный трансформатор работает на частоте сети (50 Гц), то импульсный — на частотах от 20 кГц до 1 МГц и выше. Это кардинально меняет требования к его конструкции, и в первую очередь — к материалу сердечника. Вместо электротехнической стали здесь используются ферриты — материалы с высоким удельным сопротивлением и низкими потерями на высоких частотах. Это позволяет избежать катастрофических потерь на вихревые токи, которые в стальном сердечни нике привели бы к его мгновенному расплавлению. Кроме того, габариты трансформатора обратно пропорциональны частоте, поэтому ИТ в десятки раз меньше и легче своего 50-герцового аналога той же мощности.

Ключевое преимущество импульсных трансформаторов — это возможность передавать большую мощность при минимальных размерах и весе, что стало революцией в проектировании современных источников питания.

Причин, по которым может потребоваться перемотка, несколько, и они не всегда связаны с поломкой.

• Выход из строя. Самая частая причина. Перегрев, скачок напряжения или просто старение изоляции могут привести к межвитковому замыканию в одной из обмоток. Внешне это может не проявляться, но блок питания перестает работать или уходит в защиту. Диагностировать такую неисправность без специальных приборов бывает сложно, и перемотка становится единственным способом ремонта, особенно для редких или снятых с производства устройств.
• Модификация блока питания. Часто возникает задача изменить выходные параметры источника питания: повысить или понизить напряжение, добавить новый канал с другим напряжением или увеличить выходной ток. В этом случае без изменения количества витков вторичных обмоток не обойтись.
• Создание собственного устройства. При конструировании самодельного импульсного блока питания, инвертора или другого устройства часто проще и дешевле взять готовый ферритовый сердечник от старого компьютерного БП и намотать на него трансформатор с нужными параметрами, чем искать готовый.

Подготовительный этап: диагностика, разборка и необходимые инструменты

Процесс перемотки требует терпения, аккуратности и правильной подготовки. Спешка на этом этапе — главный враг, который может привести к повреждению хрупкого ферритового сердечника и сделать всю дальнейшую работу бессмысленной.

Шаг 1: диагностика и демонтаж

Прежде всего, убедитесь, что виновник неисправности — именно трансформатор. Проверьте входные и выходные цепи блока питания, диодный мост, конденсаторы и ключевые транзисторы. Если все остальные элементы в порядке, а на выходе нет напряжения, подозрение падает на ИТ. Простейшая проверка мультиметром может показать обрыв обмотки (бесконечное сопротивление) или явное короткое замыкание (нулевое сопротивление). Однако межвитковое замыкание (когда замыкаются всего несколько витков) обычным тестером обнаружить практически невозможно.

Для демонтажа трансформатора с платы понадобится паяльник достаточной мощности (не менее 40-60 Вт), оловоотсос или специальная оплетка для удаления припоя. Важно прогреть все выводы одновременно, чтобы не повредить печатную плату и каркас трансформатора.

Аккуратная разборка трансформатора — залог сохранения целостности ферритового сердечника и каркаса.

Шаг 2: разборка сердечника

Это самый ответственный и сложный момент. Ферритовые сердечники (чаще всего Ш-образные или кольцевые) склеены специальным компаундом или лаком. Феррит — материал очень хрупкий, и любая попытка разобрать его «всухую» с помощью силы почти гарантированно приведет к сколу.

Помните: ферритовый сердечник чрезвычайно хрупок. Применяйте силу с большой осторожностью, основной упор делая на температурное или химическое воздействие на клеевой шов.

Существует два проверенных способа:

1. Нагрев. Клей размягчается при высокой температуре. Можно использовать строительный фен, равномерно прогревая место склейки до 150-200°C. После прогрева нужно аккуратно, покачивающими движениями, попытаться разъединить половинки сердечника. Некоторые мастера используют метод «варки» — трансформатор помещают в емкость с водой и кипятят 15-30 минут.
2. Растворитель. Можно попробовать размочить клей, погрузив трансформатор в ацетон или другой подходящий растворитель на несколько часов. Этот метод менее эффективен для эпоксидных компаундов и может повредить пластиковый каркас.

После успешного разъединения сердечника его необходимо очистить от остатков старого клея.

Шаг 3: запись исходных данных и размотка

Прежде чем снимать старую обмотку, необходимо тщательно задокументировать все ее параметры. Это критически важный шаг, особенно если вы планируете восстановить трансформатор с исходными характеристиками.

Не полагайтесь на память! Зарисуйте схему обмоток, запишите количество витков и диаметр провода. Эта информация — ваш единственный ориентир при намотке нового трансформатора.

Аккуратно, виток за витком, сматывайте старый провод, выполняя следующие действия:

• Подсчет витков. Считайте каждый виток каждой обмотки. Запишите полученные значения.
• Измерение диаметра провода. С помощью микрометра (штангенциркуль здесь не даст нужной точности) измерьте диаметр провода каждой обмотки. Измерять нужно очищенный от лака провод.
• Определение направления намотки. Отметьте, в какую сторону (по часовой или против часовой стрелки) была намотана каждая обмотка. Это важно для правильной фазировки.
• Фиксация порядка слоев. Зарисуйте или запишите порядок расположения обмоток и изолирующих слоев. Например: первичная обмотка, 2 слоя лакоткани, экранирующая обмотка, 2 слоя лакоткани, вторичная обмотка №1, 1 слой лакоткани, вторичная обмотка №2.

После того как каркас будет полностью освобожден от старого провода и изоляции, можно переходить к подготовке материалов для намотки нового трансформатора.

Расчет параметров трансформатора: математика успеха

Если вы просто восстанавливаете сгоревший трансформатор, то можете пропустить этот раздел и использовать данные, записанные на этапе размотки. Но если ваша цель — модификация или создание нового устройства, без расчетов не обойтись. Расчет импульсного трансформатора — тема сложная, требующая понимания основ электромагнетизма. Однако существуют упрощенные методики и онлайн-калькуляторы, которые значительно облегчают эту задачу для радиолюбителей.

Основные исходные данные для расчета

Для начала расчетов вам потребуется определить несколько ключевых параметров будущего блока питания:

• P_out — выходная мощность (Вт). Равна сумме мощностей всех вторичных обмоток (P = U × I).
• U_in — минимальное и максимальное входное напряжение (В). Для сети 220В это обычно диапазон от 180 до 265В после выпрямителя.
• f — рабочая частота преобразователя (кГц). Задается ШИМ-контроллером блока питания. Обычно лежит в диапазоне 30-100 кГц.
• U_out1, I_out1; U_out2, I_out2… — выходные напряжения и токи для каждой вторичной обмотки (В, А).
• Параметры сердечника. Необходимо знать его типоразмер (например, EEL25, ETD39), материал (например, N87, PC40) и его ключевые характеристики: эффективная площадь сечения (A_e), эффективная длина магнитной линии (l_e), начальная магнитная проницаемость (µ_i). Эти данные можно найти в справочниках (datasheet) на конкретный феррит.

Упрощенный алгоритм расчета

Мы рассмотрим упрощенную методику для обратноходового (flyback) преобразователя, как одного из самых популярных в маломощных БП.

1. расчет габаритной мощности сердечника

Первым делом нужно убедиться, что имеющийся у вас сердечник способен передать требуемую мощность. Габаритная мощность (P_gab) приблизительно рассчитывается по эмпирическим формулам. Одна из них выглядит так:

P_gab = A_e × A_w × f × B_max × J × K_cu

Где A_w — площадь окна сердечника, B_max — максимальная индукция (для ферритов обычно 0.1-0.2 Тл), J — плотность тока в обмотке (3-5 А/мм²), K_cu — коэффициент заполнения окна медью (0.2-0.4). Если расчетная P_out значительно превышает P_gab, нужно выбрать сердечник большего размера.

2. расчет количества витков первичной обмотки (np)

Это один из важнейших параметров. Количество витков первичной обмотки определяет индуктивность (L_p) и влияет на режим работы всего преобразователя. Формула для расчета:

N_p = (U_{in_min} × t_{on_max}) / (B_max × A_e)

Где t_{on_max} — максимальное время открытого состояния ключа, которое зависит от максимального коэффициента заполнения ШИМ-контроллера (D_max) и частоты (t_{on_max} = D_max / f). D_max обычно принимают равным 0.45-0.5.

Точный расчет количества витков первичной обмотки — это фундамент, на котором строится вся дальнейшая работа. Ошибка на этом этапе может привести к насыщению сердечника и выходу из строя силового ключа.

3. расчет количества витков вторичных обмоток (ns)

Количество витков во вторичных обмотках определяет выходное напряжение. Расчет ведется через коэффициент трансформации.

N_s = (N_p / U_{in_min}) × (U_out + U_d) × (1 — D_max) / D_max

Где U_out — требуемое напряжение на выходе, а U_d — падение напряжения на выпрямительном диоде (для диодов Шоттки около 0.5-0.7 В, для обычных — 1-1.2 В).

4. расчет диаметра провода

Диаметр провода выбирается исходя из тока, протекающего через обмотку, и допустимой плотности тока (J). Плотность тока J обычно выбирают в диапазоне 3-5 А/мм². Слишком тонкий провод будет перегреваться, а слишком толстый — не поместится в окне сердечника и будет иметь большие потери из-за скин-эффекта.

Сначала находим требуемую площадь сечения провода (S): S = I / J.

Затем по площади находим диаметр (d): d = 2 × √(S / π).

На высоких частотах проявляется так называемый скин-эффект — ток вытесняется на поверхность проводника. Поэтому для обмоток с большим током (обычно более 2-3 А) нецелесообразно использовать один толстый провод. Вместо него применяют намотку в несколько параллельных, более тонких проводов, или используют специальный провод — литцендрат.

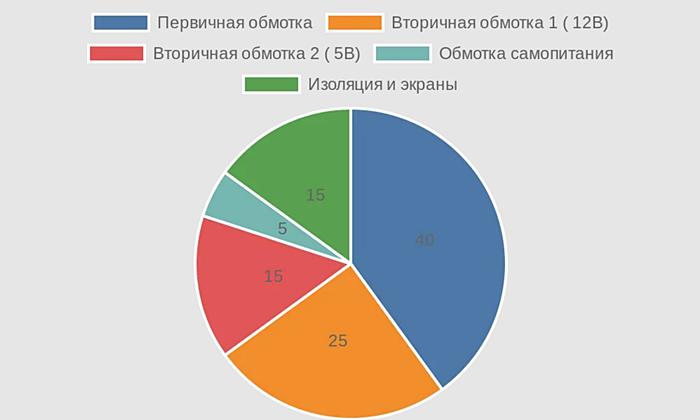

Эффективное использование площади окна сердечника — ключевая задача при расчете и намотке.

Для тех, кто не хочет погружаться в формулы, существует множество программ-калькуляторов (например, Flyback(3000), Lite-CalcIT), которые выполняют все эти расчеты автоматически после ввода исходных данных. Это значительно упрощает процесс и снижает вероятность ошибки.

Процесс намотки: секреты мастерства

После того как все расчеты выполнены, а материалы (обмоточный провод нужного диаметра, изоляционные ленты) подготовлены, можно приступать к самому медитативному и ответственному этапу — намотке.

Подготовка каркаса и материалов

Каркас трансформатора должен быть чистым, без заусенцев и острых краев, которые могут повредить изоляцию провода. Выводы, к которым будут припаиваться концы обмоток, необходимо залудить. В качестве межслойной и межобмоточной изоляции лучше всего использовать специальные материалы, такие как лакоткань, полиимидная лента (каптон) или майларовая лента. Использовать обычную ПВХ-изоленту категорически нельзя — она не выдержит рабочую температуру и «поплывет».

Технология намотки: виток к витку

Намотку следует производить аккуратно, укладывая витки максимально плотно друг к другу, без перехлестов. Это не только позволяет уместить нужное количество витков, но и снижает паразитные емкости и индуктивности рассеяния, что положительно сказывается на КПД трансформатора.

Качественная намотка — это не только эстетика, но и важный фактор, влияющий на электрические параметры и надежность трансформатора. Плотная укладка витков «виток к витку» минимизирует потери и улучшает теплоотвод.

Общие рекомендации по намотке:

1. Первичная обмотка. Обычно ее наматывают первой и распределяют равномерно по всей ширине каркаса. Это улучшает теплоотвод и связь с другими обмотками. После намотки ее необходимо изолировать несколькими слоями ленты.
2. Экранирующая обмотка (если есть). Иногда между первичной и вторичной обмотками располагают экран из медной фольги для снижения электромагнитных помех. Это незамкнутый виток, один конец которого подключается к «земле».
3. Вторичные обмотки. Наматываются поверх первичной. Наиболее мощную (с самым большим током) обмотку рекомендуется располагать ближе к первичной для лучшей магнитной связи. Если вторичная обмотка наматывается в несколько проводов, их нужно скрутить вместе с небольшим шагом (2-3 витка на 10 см длины).
4. Соблюдение фазировки. Начала и концы обмоток (фазировка) должны соответствовать схеме. Обычно на схемах начала обмоток помечают точками. Важно не перепутать их при намотке и подключении.
5. Межслойная изоляция. Если обмотка не умещается в один слой, каждый последующий слой необходимо изолировать от предыдущего одним-двумя слоями тонкой изоляционной ленты.

После намотки всех обмоток выводы фиксируются на каркасе, а сверху накладывается финальный слой изоляции для механической защиты.

Сборка и проверка

После завершения намотки можно приступать к сборке. Половинки ферритового сердечника вставляются в каркас. Важнейший момент для обратноходовых преобразователей — наличие немагнитного зазора в центральном керне сердечника. Этот зазор предотвращает насыщение сердечника и является обязательным. Если вы используете сердечник от готового трансформатора, то зазор в нем уже есть (центральный керн одной из половинок немного короче боковых). Если сердечник новый, зазор придется создавать самостоятельно, проложив между половинками центрального керна тонкую диэлектрическую прокладку (например, из той же полиимидной ленты) расчетной толщины.

Половинки сердечника стягиваются и склеиваются цианакрилатным или эпоксидным клеем. После высыхания клея трансформатор готов к финальной проверке. Перед установкой на плату обязательно прозвоните все обмотки на предмет обрыва и проверьте отсутствие короткого замыкания между разными обмотками с помощью мегаомметра или мультиметра в режиме измерения сопротивления на максимальном пределе.

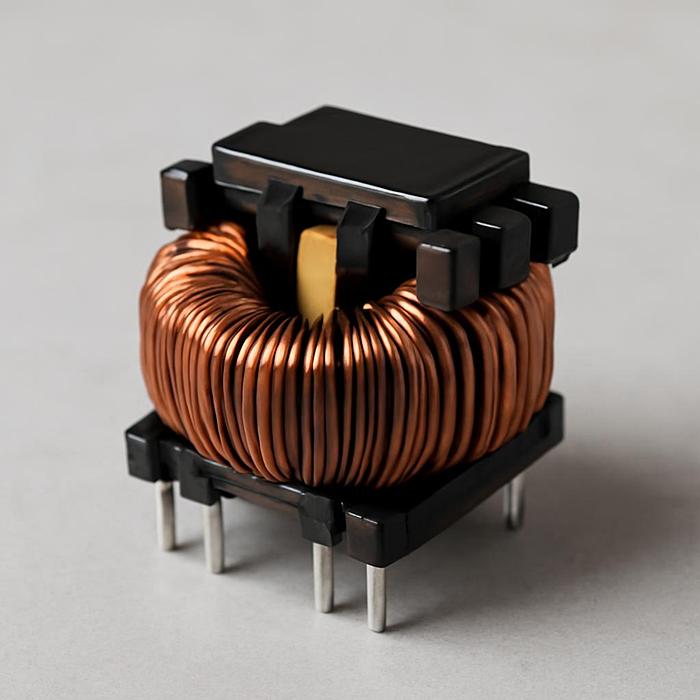

Финальный вид перемотанного трансформатора: все обмотки надежно изолированы, сердечник собран и склеен.

Сравнительный анализ материалов для обмоток и изоляции

Выбор правильных материалов не менее важен, чем точный расчет. От качества провода и изоляции напрямую зависит надежность, долговечность и безопасность вашего устройства.

Материал Тип Преимущества Недостатки Область применения Провод ПЭТВ-2 Обмоточный Высокая термостойкость (до 155°C), хорошая механическая прочность, доступность. Требует аккуратной зачистки лака перед пайкой. Основной материал для большинства обмоток. Литцендрат (ЛЭШО, ЛЭП) Обмоточный Значительно снижает потери от скин-эффекта на высоких частотах. Высокая стоимость, сложность в зачистке и пайке множества тонких жил. Высокочастотные и мощные обмотки с большим током. Полиимидная лента (Каптон) Изоляционный Очень высокая термостойкость (до 260°C), отличные диэлектрические свойства, малая толщина. Относительно высокая цена. Межобмоточная и межслойная изоляция, фиксация витков. Лакоткань (ЛШМ, ЛКМ) Изоляционный Хорошая механическая и электрическая прочность, доступность. Большая толщина по сравнению с полиимидной лентой. Межобмоточная изоляция, особенно в силовых трансформаторах. Медная фольга Экранирующий Эффективно снижает электромагнитные помехи. Требует аккуратной установки для избежания короткозамкнутого витка. Создание экранов между первичной и вторичной цепями.

Перемотка импульсного трансформатора — это задача, требующая знаний, аккуратности и терпения. Однако, освоив этот процесс, вы получаете практически безграничные возможности по ремонту и созданию самой разнообразной импульсной техники. Это не просто ремонт, это глубокое понимание принципов работы одного из ключевых элементов современной электроники, которое открывает двери в мир самостоятельного конструирования и творчества.

Тестирование, техника безопасности и поиск неисправностей

Сборка трансформатора — это лишь половина дела. Самый волнующий и ответственный этап — это его проверка и первое включение в составе устройства. Именно здесь проявятся все возможные ошибки, допущенные при расчете или намотке. Подходить к этому этапу нужно с максимальной осторожностью и полным пониманием процессов, происходящих в схеме.

Техника безопасности превыше всего

Перед тем как перейти к практическим действиям, необходимо усвоить главное правило. В первичной цепи импульсного блока питания присутствует опасное для жизни напряжение (около 310 Вольт постоянного тока), которое является результатом выпрямления сетевого напряжения 220В. Это напряжение сохраняется на конденсаторах фильтра даже после отключения устройства от сети.

Всегда разряжайте высоковольтные конденсаторы перед любыми манипуляциями на плате! Прикосновение к заряженному конденсатору может привести к тяжелейшей электротравме. Работайте одной рукой, когда это возможно, чтобы избежать прохождения тока через область сердца.

Любые измерения в высоковольтной части схемы должны производиться с использованием щупов с хорошей изоляцией и с полным осознанием своих действий. Если вы не уверены в своих знаниях, лучше доверить эту часть работы более опытному специалисту.

Первое включение: метод страховочной лампы

Включать отремонтированный блок питания напрямую в сеть 220В — крайне рискованная затея. Короткое замыкание в трансформаторе или ошибка в монтаже могут привести к громкому хлопку, выходу из строя силового ключа, диодного моста и других элементов. Чтобы избежать этого, используется проверенный «дедовский» метод — включение через последовательно соединенную лампу накаливания мощностью 60-100 Вт.

Как это работает:

1. Лампа включается в разрыв одного из сетевых проводов, идущих к блоку питания.
2. При включении в сеть лампа выступает в роли токоограничивающего резистора.
3. Нормальная работа: В момент включения лампа ярко вспыхивает (заряжаются конденсаторы), а затем ее свечение либо полностью гаснет, либо остается едва заметным (нить накала чуть красная). Это говорит о том, что короткого замыкания нет, и блок питания потребляет небольшой ток холостого хода. На выходах должны появиться номинальные напряжения.
4. Аварийная ситуация: Если лампа горит в полный накал и не гаснет, это однозначно указывает на наличие короткого замыкания в первичной цепи блока питания. Необходимо немедленно отключить питание и искать причину.

Этот простой метод спас не одну тысячу радиодеталей и нервных клеток радиолюбителей. Только после успешного теста с лампой можно пробовать включать блок питания в сеть напрямую.

Диагностика типичных проблем после перемотки

Даже если вы все сделали правильно, устройство может не заработать с первого раза. Важно уметь анализировать симптомы и находить корень проблемы. Ниже приведена таблица с наиболее распространенными неисправностями и их возможными причинами.

Симптом (Проблема) Вероятная причина Способ устранения Блок питания не запускается, страховочная лампа горит ярко. 1. Короткое замыкание в первичной обмотке.
2. Неправильная фазировка обмотки самопитания ШИМ-контроллера.
3. Пробит силовой транзистор или диоды выпрямителя. 1. Проверить сопротивление обмотки, перепроверить намотку.
2. Поменять местами выводы обмотки самопитания.
3. Проверить и заменить неисправные полупроводниковые компоненты. БП пытается запуститься, издает «цикающие» или «пищащие» звуки, выходные напряжения отсутствуют или сильно занижены. 1. Короткое замыкание или перегрузка в одной из вторичных цепей.
2. Неисправность в цепи обратной связи (оптопара, TL431).
3. Неверное количество витков во вторичной обмотке. 1. Отключить нагрузки и проверить вторичные цепи на КЗ (пробитые диоды, конденсаторы).
2. Проверить или заменить элементы цепи ОС.
3. Пересчитать и перемотать вторичную обмотку. Выходное напряжение сильно отличается от расчетного (завышено или занижено). 1. Ошибка в расчете количества витков вторичной обмотки или обмотки обратной связи.
2. Неправильно выбран немагнитный зазор в сердечнике. 1. Скорректировать количество витков соответствующей обмотки.
2. Пересчитать и установить правильный зазор (для обратноходовых преобразователей). Трансформатор или силовой ключ сильно греется даже на холостом ходу. 1. Насыщение сердечника из-за недостаточного количества витков в первичной обмотке.
2. Межвитковое замыкание в одной из обмоток.
3. Отсутствует или слишком мал немагнитный зазор. 1. Увеличить количество витков первичной обмотки.
2. Перемотать трансформатор заново, уделяя внимание качеству изоляции.
3. Установить/увеличить зазор в сердечнике. Под нагрузкой напряжение сильно просаживается, слышен свист. 1. Слишком тонкий провод во вторичной обмотке.
2. Плохая магнитная связь между первичной и вторичной обмотками (большая индуктивность рассеяния).
3. Недостаточная мощность блока питания для данной нагрузки. 1. Перемотать обмотку проводом большего сечения или в несколько жил.
2. Перемотать трансформатор, располагая обмотки ближе друг к другу (например, вторичную поверх первички).
3. Убедиться, что нагрузка не превышает расчетную мощность.

Систематический подход к поиску неисправностей, основанный на анализе симптомов, позволяет значительно сэкономить время и избежать лишней работы. Не спешите сразу же снова разбирать трансформатор — зачастую проблема может крыться в его «обвязке» на печатной плате.

Продвинутые методики и типичные ошибки новичков

Когда основы перемотки освоены, можно переходить к более тонким моментам, которые отличают работу профессионала от попыток любителя. Зачастую именно в мелочах кроется секрет надежности и эффективности готового устройства. Одновременно с этим важно знать о «граблях», на которые чаще всего наступают начинающие мастера, чтобы обойти их стороной.

Главные ошибки, которых следует избегать

Анализ неудачных попыток перемотки показывает, что большинство проблем возникает из-за пренебрежения несколькими ключевыми правилами.

• Экономия на изоляции. Попытка сэкономить на межслойной или межобмоточной изоляции — прямой путь к пробою и выходу трансформатора из строя. Даже если трансформатор заработает, его надежность будет крайне низкой. Высокочастотное напряжение в сотни вольт легко «прошьет» тонкий слой лака на проводе. Всегда используйте минимум 2-3 слоя специальной ленты между первичной и вторичной обмотками.
• Неправильная фазировка. Перепутанные начало и конец обмотки самопитания ШИМ-контроллера — классическая ошибка. В этом случае микросхема не получает нужного напряжения для работы, и блок питания либо не стартует совсем, либо «цикает», постоянно пытаясь перезапуститься. То же касается и цепи обратной связи.
• Игнорирование немагнитного зазора. В обратноходовых преобразователях зазор в сердечнике — это не дефект, а функционально необходимый элемент для накопления энергии. Если собрать сердечник без зазора (или со слишком маленьким), он войдет в насыщение, индуктивность первичной обмотки резко упадет, что приведет к сквозному току через силовой ключ и его мгновенному выходу из строя.
• Неаккуратная намотка. Свободно болтающиеся, перекрещенные витки не только выглядят неэстетично, но и значительно увеличивают индуктивность рассеяния и паразитную емкость. Это приводит к снижению КПД, увеличению нагрева и появлению высокочастотного «звона», который может создавать помехи для другой аппаратуры.

Профессиональные приемы намотки

Для достижения лучших результатов и повышения надежности трансформатора можно применять несколько продвинутых техник.

Секционирование обмоток. Для высоковольтных обмоток (например, в блоках питания для ламповых усилителей или газоразрядных индикаторов) применяется секционная намотка. Каркас делится на несколько секций, и обмотка наматывается последовательно в каждой из них. Это позволяет значительно снизить паразитную межвитковую емкость, так как витки с большой разностью потенциалов оказываются физически разнесены друг от друга.

Техника «сэндвич». Для улучшения магнитной связи и снижения индуктивности рассеяния в мощных двухтактных преобразователях применяют намотку «сэндвичем». Сначала наматывают половину первичной обмотки, затем всю вторичную, а поверх нее — вторую половину первичной. Обе половины первички соединяются последовательно с соблюдением фазировки. Это обеспечивает максимальное сцепление магнитного потока со вторичной обмоткой.

Пропитка лаком или компаундом. После сборки и проверки готовый трансформатор можно пропитать специальным электроизоляционным лаком или компаундом. Это делается для:

• Фиксации витков и предотвращения вибрации (устраняет акустический шум и писк).
• Улучшения теплоотвода от обмоток к сердечнику и в окружающую среду.
• Защиты от влаги и агрессивных сред.

Пропитку обычно производят под вакуумом для полного удаления пузырьков воздуха, но в домашних условиях можно обойтись простым окунанием с последующей сушкой в печи при определенной температуре.

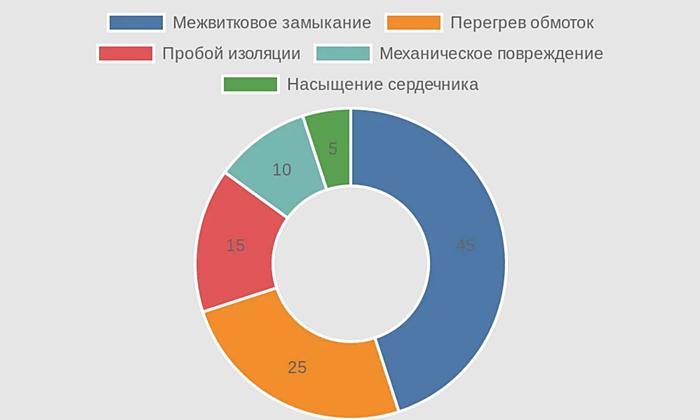

Статистика показывает, что большинство отказов трансформаторов связано с нарушением изоляции и теплового режима.

Часто задаваемые вопросы (FAQ)

Можно ли повторно использовать эмальпровод от старого трансформатора?

Крайне не рекомендуется. В процессе демонтажа и размотки на эмалевой изоляции провода неизбежно появляются микротрещины и царапины. При работе трансформатора под высоким напряжением и на высокой частоте это может привести к межвитковому замыканию. Кроме того, старый лак может быть хрупким из-за длительного воздействия высоких температур. Всегда используйте новый обмоточный провод соответствующего диаметра и класса термостойкости.

Что делать, если ферритовый сердечник треснул при разборке?

Если сердечник раскололся на две или более части, использовать его уже нельзя. Нарушение целостности магнитопровода приведет к резкому увеличению потерь и падению индуктивности. Если откололся небольшой кусочек с края, не затрагивающий место стыка половинок и не влияющий на площадь сечения, его можно аккуратно приклеить цианакрилатным клеем. Но в большинстве случаев треснувший сердечник подлежит замене.

Почему перемотанный трансформатор свистит или пищит под нагрузкой?

Акустический шум (свист) чаще всего вызван двумя причинами. Первая — магнитострикция сердечника, когда его части вибрируют с рабочей частотой преобразователя. Это происходит, если половинки сердечника плохо склеены или стянуты. Вторая, более частая причина — вибрация витков обмотки, которые были намотаны недостаточно плотно. Под действием переменного магнитного поля они начинают вибрировать, создавая звук. Решение — более плотная намотка и последующая пропитка трансформатора лаком.

Обязательно ли пропитывать трансформатор лаком после намотки?

В промышленных условиях это обязательная процедура для повышения надежности. В любительской практике это не всегда обязательно, но крайне желательно. Пропитка надежно фиксирует витки, исключая акустический шум, улучшает теплоотдачу от центральных слоев обмотки и защищает медь от коррозии. Если вы собираете устройство для долгосрочной и надежной работы, пропитка — важный завершающий этап.

Как определить начало и конец обмотки, если я забыл их пометить?

Это можно сделать с помощью двухканального осциллографа и генератора сигналов. На одну из обмоток (

например, первичную) подается низкочастотный синусоидальный или прямоугольный сигнал, а осциллограф подключается одновременно к этой и исследуемой обмотке. Если сигналы на обоих каналах находятся в одной фазе (например, оба положительных полупериода совпадают по времени), то выводы, подключенные к «сигнальным» щупам осциллографа, являются одноименными (оба начала или оба конца). Если сигналы в противофазе — выводы разноименные.

Заключение

Мы прошли полный путь от теоретических основ до практических тонкостей перемотки импульсного трансформатора. Этот процесс, хоть и кажется на первый взгляд сложным, вполне доступен для освоения при наличии терпения, аккуратности и базовых знаний в области электроники. Умение самостоятельно рассчитать и намотать трансформатор открывает широкие возможности для ремонта и конструирования импульсных источников питания, давая вторую жизнь старой технике и позволяя создавать новые, уникальные устройства.

Наш главный совет — не бойтесь экспериментировать, но всегда ставьте безопасность на первое место. Начинайте с простых проектов, тщательно документируйте каждый шаг и не пренебрегайте проверочными процедурами. Помните, что каждая ошибка — это ценный опыт, который делает вас более компетентным мастером. Не отчаивайтесь, если первая попытка окажется неудачной — проанализируйте свои действия и попробуйте снова.

Теперь у вас есть все необходимые знания, чтобы взять в руки паяльник и превратить неисправный блок питания в надежно работающее устройство. Дерзайте, и пусть мир электроники откроется вам с новой, увлекательной стороны!
