В тонколистовом корпусе наружная резьбовая точка часто нужна ещё до финальной сборки. На неё устанавливают кронштейн, плату, кожух, кабельный держатель или другой узел. Традиционный способ — приварить шпильку к стенке. Но сварка вводит в деталь тепло, может изменить геометрию панели, повредить защитное покрытие и добавить операции по зачистке. Поэтому в ряде конструкций вместо сварной точки используют запрессовочную шпильку, которая фиксируется в подготовленном отверстии механическим усилием пресса.
Такое решение особенно интересно для корпусов из тонкого листа, где важны плоскостность, внешний вид и повторяемость размеров. При правильном подборе шпильки лист пластически деформируется вокруг её установочного профиля и удерживает крепёж от проворачивания и выдавливания. Но технология предъявляет свои требования: к толщине и твёрдости основания, диаметру отверстия, усилию пресса и расстоянию до края. Поэтому запрессовочная шпилька не является универсальной заменой сварке, а выбирается под конкретный производственный сценарий.
Как работает запрессовочная шпилька

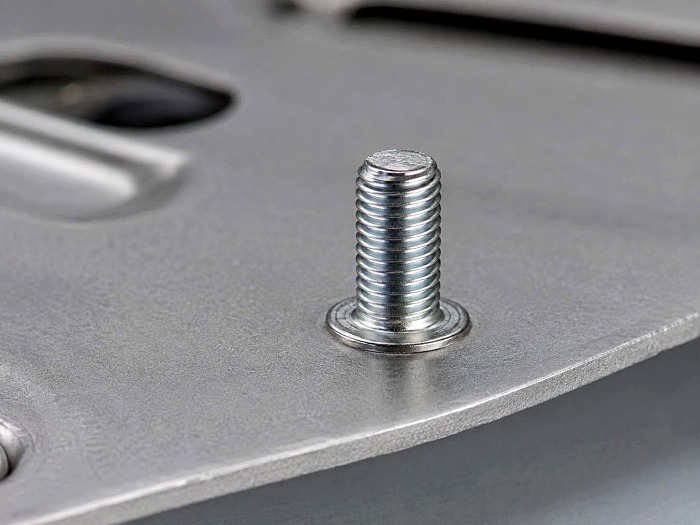

Установочная часть шпильки имеет профиль, рассчитанный на внедрение в лист. Крепёж помещают в точно подготовленное отверстие и сжимают между пуансоном и матрицей. Под действием осевого усилия металл основания перемещается в канавку и вокруг фиксирующих элементов головки. После полной посадки шпилька становится частью листовой детали.
Почему отсутствие нагрева бывает решающим
Тонкая стенка корпуса чувствительна к локальному тепловложению. После сварки вокруг крепёжной точки может появиться небольшая вмятина, волна или изменение плоскостности. На силовом кожухе это иногда несущественно, но на лицевой панели, двери шкафа или декоративной боковине даже небольшая деформация становится заметной после окраски.
Механическая запрессовка исключает этот источник коробления. Это особенно полезно, когда на одной панели расположено много шпилек и каждая сварочная точка добавляла бы собственное тепловое воздействие. Стабильная геометрия облегчает последующую гибку, сборку корпуса и совмещение деталей.
Приварная и запрессовочная шпилька решают похожую задачу по-разному
Обе конструкции создают наружную резьбу на стенке, но путь передачи нагрузки различается. У приварной шпильки усилие воспринимает сварное соединение и прилегающая зона листа. У запрессовочной — механическое зацепление установочного профиля с деформированным металлом основания.
Поэтому нельзя сравнивать варианты только по диаметру резьбы. Нужно учитывать усилие на вырыв, момент проворачивания, направление рабочей нагрузки и толщину листа. Если узел испытывает большой отрыв или ударную нагрузку, выбор подтверждают расчётом или испытанием образца. Для лёгких кронштейнов, электронных модулей и внутренних панелей требования могут быть значительно мягче.
Толщина листа — одно из главных ограничений
Запрессовочный профиль должен полностью взаимодействовать с металлом основания. Если лист слишком тонкий для выбранной шпильки, материала может не хватить для заполнения фиксирующей канавки. В результате крепёж внешне окажется установленным, но будет хуже сопротивляться проворачиванию или осевому выдавливанию.
Минимальная допустимая толщина зависит от серии и размера шпильки, поэтому её проверяют по технической таблице конкретного исполнения. Увеличивать усилие пресса в попытке компенсировать слишком тонкий лист бесполезно: лишнее давление скорее деформирует панель или сам крепёж.
Почему важна твёрдость основания
Механизм запрессовки основан на пластическом течении материала листа. Если основание слишком твёрдое относительно установочной части шпильки, металл не сможет правильно заполнить профиль. Крепёж может не сесть до конца, получить слабую фиксацию или повредить кромку отверстия.
Поэтому для обычной стали, нержавеющей стали и алюминиевых сплавов применяют разные исполнения. Материал шпильки выбирают не только по коррозионной стойкости, но и по совместимости с основанием. Особенно внимательно проверяют крепёж для нержавеющего листа, поскольку простая замена оцинкованной стальной шпильки на нержавеющую не всегда решает вопрос твёрдости.
Подготовка отверстия определяет результат
Диаметр отверстия должен находиться в заданном допуске. Слишком большое отверстие уменьшает количество металла, которое удерживает установочный профиль. Слишком маленькое затрудняет посадку и создаёт риск деформации листа. Поэтому отверстие нельзя готовить «примерно под резьбу» — оно относится к установочной части шпильки, а не к наружному диаметру резьбы.
Кромка должна быть ровной. Большая фаска обычно нежелательна, поскольку удаляет металл, необходимый для фиксации. После сверления или пробивки снимают только выраженный заусенец. При лазерной резке контролируют конусность отверстия и состояние кромки.
Расстояние до края и линии гиба
Во время запрессовки металл перемещается вокруг отверстия. Если точка расположена слишком близко к краю, материал может вспучиться или вытянуть кромку. Минимальное расстояние до края зависит от типоразмера и должно быть заложено ещё при проектировании детали.
Отдельный вопрос — линия гиба. Установленная шпилька может мешать пуансону гибочного пресса, а последующая гибка способна изменить её положение. Иногда крепёж удобнее поставить после формовки корпуса, иногда — до неё, если оснастка имеет свободный доступ. Последовательность операций проверяют на технологической модели, а не определяют одним правилом для всех изделий.
Как выполняют запрессовку

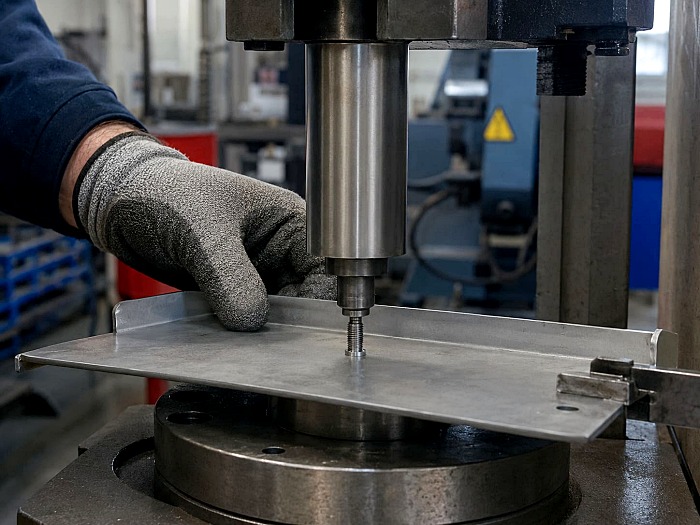

Шпильку устанавливают осевым усилием между параллельными поверхностями. Пуансон воздействует на головку крепежа, а матрица поддерживает лист с противоположной стороны. Деталь должна лежать устойчиво, чтобы во время хода пресса шпилька не наклонилась.
Ударная установка молотком не заменяет пресс. При ударе трудно контролировать усилие и перпендикулярность, а металл листа заполняет профиль неравномерно. Для серийного производства используют механические, пневматические или гидравлические прессы с подходящей оснасткой.
Что даёт технология в серийной сборке
У запрессовки нет этапов поджига дуги, зачистки сварочных брызг и контроля зоны термического влияния. При стабильных отверстиях и настроенном прессе операция хорошо повторяется от детали к детали. Это удобно для корпусов, где десятки одинаковых шпилек устанавливаются по постоянной схеме.
Когда сварка всё же удобнее
У сварной шпильки есть свои преимущества. Она не требует того же механизма течения металла вокруг головки и может быть предпочтительнее там, где материал основания слишком твёрдый для выбранного запрессовочного крепежа. Сварка также позволяет работать с конструкциями, в которых невозможно обеспечить правильную опору под прессом.
Если корпус крупный и его трудно поместить в рабочую зону пресса, сварочный пистолет может оказаться мобильнее. Кроме того, для некоторых высоконагруженных узлов технолог уже имеет проверенный сварочный процесс с известной прочностью, и переход на другую систему потребует отдельной квалификации.
Когда запрессовка выигрывает у сварки
Наиболее очевидный сценарий — тонкая декоративная панель, где нельзя допустить следов нагрева. Второй — корпус с большим количеством одинаковых резьбовых точек, для которого важна повторяемость координат. Третий — изделие, где сварочная операция усложняет последующую окраску или требует отдельной зачистки.

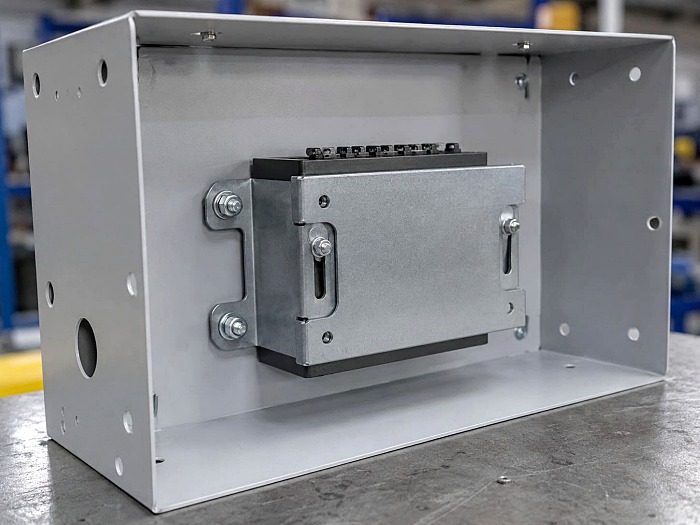

Запрессовочная технология удобна и при сборке электронных корпусов. Внутри могут располагаться платы, кабельные держатели, экраны и небольшие кронштейны, которым нужна наружная резьбовая опора. При этом лицевая поверхность корпуса должна сохранять ровную геометрию.
Что учитывать при выборе между двумя технологиями
Решение удобно принимать не по принципу «сварка или пресс», а по всей технологической цепочке. Нужно оценить материал корпуса, толщину и твёрдость листа, количество точек, доступность пресса, требования к окраске, допустимую деформацию и рабочую нагрузку на шпильку.
Если нагрев нежелателен, а лист допускает механическую установку, резьбовая запрессовочная шпилька позволяет создать постоянную наружную резьбовую точку без сварочной операции. На практике конкретное исполнение выбирают уже по резьбе, длине, материалу, минимальной толщине основания и требованиям к монтажному отверстию.
Перед запуском большой партии полезно изготовить несколько образцов из того же листа, который используется в корпусе. Пробная установка быстро показывает качество посадки, плоскостность поверхности и реальное усилие, необходимое для пресса. Одновременно можно проверить готовый узел на вырыв и проворачивание.
Итог
Запрессовочная шпилька становится сильной альтернативой приварной там, где важны отсутствие нагрева, чистая поверхность и стабильная геометрия тонкого корпуса. Она сокращает количество сварочных операций и хорошо вписывается в серийное производство с подготовленными отверстиями и прессовой оснасткой.
Но преимущества появляются только при правильной совместимости крепежа и листа. Толщина, твёрдость, диаметр отверстия, расстояние до края и усилие запрессовки являются частью конструкции соединения. Если эти параметры учтены ещё на этапе проектирования, наружную резьбовую точку можно получить без коробления и последующей зачистки, сохранив при этом удобство обычной гайочной сборки.
