На сварочном участке скорость работы зависит не только от опыта сварщика и качества оборудования. Часто лишнее время уходит не на саму сварку, а на подготовку: нужно разложить заготовки, выставить их по размеру, подобрать упоры, поставить прижимы, проверить диагонали и только после этого делать прихватки. Если порядок действий не продуман, фиксация превращается в череду мелких переделок: один зажим мешает другому, упор приходится переставлять, профиль сдвигается после затяжки, а размеры проверяются по нескольку раз.
Правильная последовательность оснастки помогает убрать лишние движения. Сначала задают базу, затем ограничивают смещение детали, после этого ставят прижимы и только в конце усиливают фиксацию. Такой порядок особенно важен при серийной сборке, частой переналадке и работе с деталями, где важна повторяемость. Оснастка в этом случае работает не как набор отдельных приспособлений, а как понятная система действий.
Почему фиксация занимает слишком много времени
Главная причина потерь — случайная расстановка элементов. Оснастка на посту есть, но ее используют без общей логики. Прижимы ставят раньше упоров, угольники добавляют уже после того, как деталь прихвачена, а базовые точки выбирают по принципу «как удобнее сейчас». В итоге сборщик постоянно возвращается к предыдущим действиям: ослабляет зажим, двигает профиль, снова проверяет размер, снимает мешающий элемент и ставит его в другое отверстие.
Вторая причина — неправильное понимание роли оснастки. Упор должен задавать положение детали, прижим — удерживать ее, угольник — контролировать угол или вертикаль. Если прижим используют как ограничитель, а базу заменяют случайным обрезком металла, скорость и точность падают одновременно. Деталь вроде бы зафиксирована, но стоит не там, где нужно, и это становится заметно только на этапе проверки или после прихватки.
Есть и организационная причина: отсутствие постоянного порядка на рабочем месте. Даже хороший набор оснастки не ускорит работу, если элементы лежат в разных местах, часть зажимов занята на старой схеме, а нужный упор приходится искать между инструментом и обрезками металла.
Сначала база, потом ограничители
Фиксацию лучше начинать не с зажима, а с базы. Базовая точка — это сторона, плоскость, торец или угол, от которого строится геометрия изделия. Для прямоугольной рамы базой может быть длинный профиль и один торец. Для кронштейна — плоскость прилегания и край, от которого идут основные размеры. Для корпуса — нижняя плоскость и один из углов.
Если сразу затянуть заготовку, а потом пытаться выставить ее по чертежу, работа становится неудобной. Зажимы приходится ослаблять, деталь сдвигать, снова проверять размеры. Кроме того, сильный прижим может слегка деформировать тонкий профиль или листовую деталь. Получается не точная фиксация, а закрепленная ошибка.
Правильный порядок проще: сначала деталь свободно укладывают на стол, затем подводят к базовым упорам, после этого добавляют боковые ограничители и только потом ставят прижимы. Такая схема снижает риск смещения и делает работу предсказуемой.
Как выбрать базовые точки
Базу нельзя выбирать случайно. Она должна помогать контролировать те размеры, которые важны для изделия. Если основная задача — сохранить прямоугольность рамы, нужно опираться на стороны, от которых проще проверять диагонали. Если важна посадочная плоскость, базировать лучше от нее. Если деталь имеет отверстия или монтажные элементы, нужно учитывать, какие размеры будут критичны при последующей установке.
Ошибка — пытаться зажать деталь сразу со всех сторон. У заготовок всегда есть допуски: после резки профиль может отличаться по длине, край может быть неидеальным, листовая деталь может иметь небольшой изгиб. Если изделие зажать между несколькими жесткими точками без учета этих отклонений, оно может встать с напряжением. После снятия со стола геометрия иногда меняется.
Лучше разделять базовые и вспомогательные элементы. Главная база задает положение. Второстепенные упоры не дают детали смещаться. Прижимы удерживают заготовку во время прихватки. Такую схему проще повторять и легче объяснить другому сотруднику.
Упоры задают положение, а не заменяют контроль
Упоры сокращают время, потому что позволяют не измерять один и тот же размер заново. Если изделие повторяется, положение упоров можно оставить на столе, отметить в карте сборки или сфотографировать. Следующая деталь быстрее становится в нужное положение, а проверка занимает меньше времени.
Но упоры нужно ставить так, чтобы они не мешали дальнейшим операциям. Иногда ограничитель оказывается рядом со швом, мешает подвести горелку или не дает снять изделие после прихватки. В результате выигрыш на установке теряется при сварке или разборке схемы. Поэтому при расстановке важно думать не только о первой фиксации, но и о полном цикле: укладка, проверка, прихватка, доступ к шву, снятие детали.
Для ускорения работы полезно заранее определить, какие упоры являются постоянными, а какие временными. Постоянные элементы можно оставлять в схеме при повторяемой сборке. Временные лучше ставить так, чтобы их было легко убрать после прихватки.

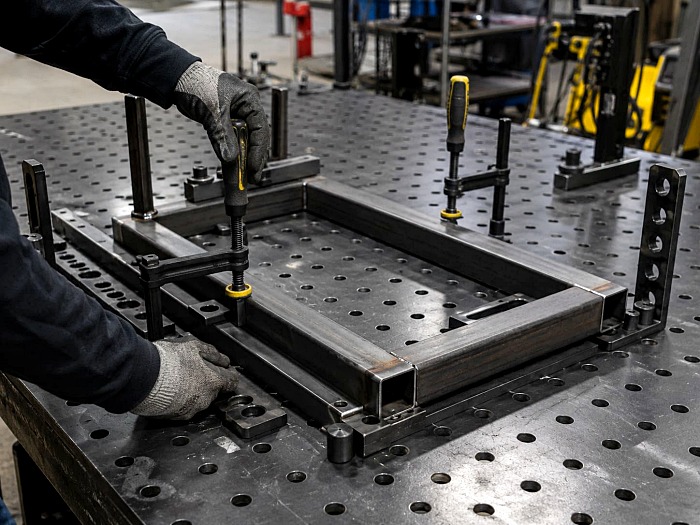

Прижимы должны удерживать, а не исправлять
Прижимы ставят после того, как деталь заняла правильное положение. Их задача — удержать заготовку во время прихватки и сварки, а не тянуть ее на нужное место. Если прижимом пытаются исправить ошибку базирования, схема становится нестабильной: металл может сместиться, выгнуться или вернуться назад после снятия со стола.
Для ускорения работы полезно заранее определить типовые точки прижима. У рам обычно фиксируют углы и длинные стороны, у кронштейнов — плоскость прилегания и вертикальный элемент, у корпусов — нижнюю плоскость и боковые стенки. Когда такие точки понятны, сборщик меньше импровизирует и быстрее повторяет операцию.
Сила прижима тоже имеет значение. Слишком слабый прижим не удержит деталь при прихватке, а слишком сильный может деформировать тонкий металл или сдвинуть заготовку относительно базы. Поэтому прижимы лучше затягивать после проверки положения, а не до нее.
Угольники, стойки и вертикальные элементы
Если в изделии есть стойки, ребра, полки или детали под углом, одних упоров и прижимов недостаточно. Здесь нужны угольники, вертикальные стойки, призмы или другие элементы, которые задают положение в пространстве. Их лучше ставить после базовых упоров, но до окончательной затяжки прижимов.
Типичная ошибка — сначала прихватить вертикальный элемент «на глаз», а потом пытаться исправить его положение. При сварке даже небольшой завал быстро становится заметным: стойка уходит от угла, полка становится неровно, корпус получает перекос. Если вертикаль заранее поддержана угольником, контроль проще, а исправлений меньше.
Для деталей сложной формы полезно разделять фиксацию на этапы. Сначала собирается плоскость или базовая рама, затем добавляются вертикальные элементы, потом ребра, косынки или дополнительные детали. Если пытаться установить все сразу, оснастка начинает мешать сама себе.
Проверка до прихватки
Даже хорошая схема фиксации не отменяет контроль. Перед прихваткой нужно убедиться, что деталь стоит по базам, упоры не сдвинуты, прижимы не деформируют заготовку, а основные размеры соответствуют чертежу. Особенно важно проверять диагонали рам, углы, посадочные плоскости и элементы, которые потом сложно исправить.
Проверку лучше делать до окончательной затяжки всех прижимов. Если ошибка обнаружена в этот момент, ее можно быстро исправить. После прихватки переделка займет больше времени: придется срезать металл, зачищать место, снова выставлять деталь и повторять операцию.
Для серийных изделий стоит выделить несколько контрольных размеров, которые проверяются каждый раз. Не нужно измерять все подряд, если процесс уже отработан. Достаточно контролировать ключевые точки: длину, ширину, диагональ, угол, положение отверстий или посадочных элементов.
Как оснастка помогает в серийной работе
В серии правильная последовательность особенно заметна. Если схема продумана, следующая деталь собирается почти по одному сценарию: положить заготовку, подвести к базовым упорам, поставить ограничители, прижать, проверить, прихватить. Чем меньше решений принимается заново, тем быстрее идет процесс.
Полезно фиксировать не только расположение оснастки, но и порядок действий. Например: сначала установить левый профиль, затем торцевую перемычку, потом правый профиль, проверить диагонали и только после этого поставить верхние прижимы. Такая карта сборки помогает новым сотрудникам и снижает зависимость от памяти мастера.
Если изделие периодически повторяется, можно хранить не весь физический шаблон, а схему настройки. Достаточно фото, отметок по отверстиям, списка упоров и прижимов, а также последовательности установки. При следующем запуске партии пост быстрее возвращается к нужному состоянию.
Что меняется при частой переналадке
При частой смене изделий важно не только быстро зафиксировать одну деталь, но и быстро освободить пост под следующую. Если схема фиксации слишком сложная, сборщик тратит время дважды: сначала на установку, потом на разборку. Поэтому для переменной номенклатуры лучше использовать понятные и легко повторяемые схемы.
Хорошо работает принцип минимально достаточной фиксации. Не нужно ставить десять прижимов там, где достаточно четырех, если они уверенно удерживают деталь и не дают ей смещаться. Лишняя оснастка увеличивает время переналадки, мешает доступу к швам и повышает вероятность ошибки.
Если изделия отличаются размерами, но имеют похожую логику сборки, полезно создавать несколько типовых схем: отдельно для прямоугольных рам, отдельно для кронштейнов, отдельно для корпусов. Тогда сотрудник не придумывает фиксацию с нуля, а адаптирует уже понятный порядок под конкретный размер.

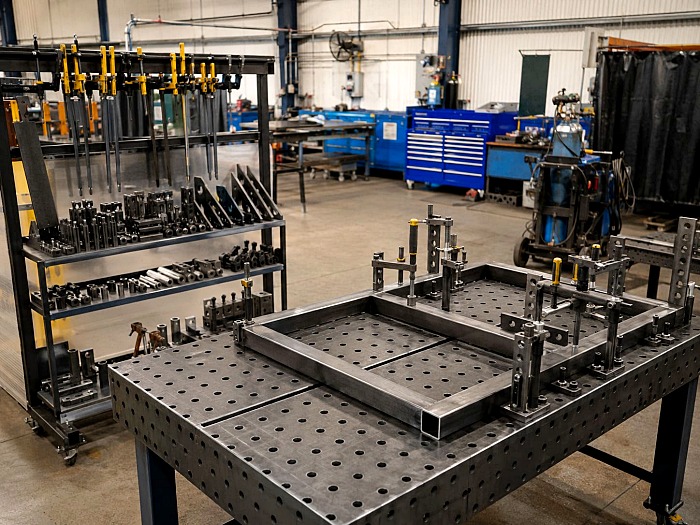

Оснастка должна быть рядом и по делу
Лишняя оснастка не ускоряет работу. Если на столе стоит слишком много упоров, прижимов и угольников, они начинают мешать: закрывают доступ к шву, занимают отверстия, цепляют рукава, усложняют снятие детали. У каждого элемента должна быть понятная задача. Если он не влияет на точность, безопасность или удобство, его лучше убрать.
Не менее важно хранение. Упоры, прижимы, угольники, пальцы и ключи должны находиться рядом с рабочим местом и иметь свои места. То, что используется каждый день, должно быть ближе всего. Редкие элементы можно убрать дальше. Когда оснастка лежит хаотично, полезная площадь стола уменьшается, а сборщик тратит время на поиск подходящей детали.
Как подобрать элементы под реальные задачи
Подбор оснастки лучше начинать не с количества элементов, а с анализа изделий. Нужно посмотреть, какие детали собираются чаще всего, где у них базовые поверхности, какие участки смещаются при прихватке, где нужен контроль угла, а где требуется сильный прижим. После этого становится понятнее, какие элементы действительно ускорят работу.
Для рам обычно важны базовые упоры, боковые ограничители и прижимы по углам. Для кронштейнов часто нужны угольники и элементы, которые помогают удерживать вертикаль. Для корпусов полезны приспособления, которые фиксируют стенки, ребра и посадочные плоскости. Для мелкосерийной сборки особенно важна универсальность: элементы должны быстро переставляться и работать с разными деталями.
Где оснастка особенно помогает
Наибольший эффект заметен там, где детали повторяются или отличаются незначительно. Например, при сборке рам похожего размера, серийных кронштейнов, небольших корпусов, опор, оснований и элементов из профильной трубы. В таких задачах правильно выставленные упоры и прижимы позволяют быстро возвращаться к уже проверенной схеме.
Оснастка помогает и в заказной работе, где изделия постоянно разные. Здесь она не заменяет технологическую подготовку, но дает универсальную базу: можно быстро собрать временную схему фиксации, проверить геометрию, выполнить прихватки и затем перестроить пост под следующую задачу. Это удобнее, чем каждый раз придумывать временные подпорки и случайные ограничители.
При подборе элементов важно понимать, какие задачи они закрывают: базирование, боковое ограничение, вертикальную фиксацию, быстрый прижим, повторяемую установку или работу с деталями сложной формы. Для общего понимания того, какие элементы применяются на сборочных постах, можно посмотреть страницу https://irweld.ru/product/osnastka-dlya-sborochnykh-svarochnykh-stolov/: она показывает, из каких групп обычно складывается рабочий набор для сборочного сварочного стола.
Итог
Сократить время фиксации деталей можно не только за счет большего количества оснастки. Намного важнее правильная последовательность: сначала базовые точки, затем упоры, потом ограничители, после этого прижимы, проверка геометрии и только затем прихватка. Такой порядок уменьшает лишние перестановки и снижает риск закрепить деталь с ошибкой.
Хорошая схема фиксации должна быть простой, повторяемой и понятной для разных сотрудников. Если оснастка расположена логично, хранится рядом со столом и используется по назначению, сварочный пост работает быстрее. Детали меньше смещаются, переналадка проходит спокойнее, а время уходит на сборку, а не на поиск зажимов и исправление случайных ошибок.
